Vesivek VEK -parvekekaivon mitoitus- ja asennusohjeet
Tältä sivulta löydät kaiken suunnittelutyössäsi tarvittavan tiedon Vesivek VEK -parvekekaivosta.
Vesivek VEK -parvekekaivo palokatkolla, tekniset tiedot
- Yleisin kaivotyyppi uudisrakennustuotannossa ja uusissa parvekejärjestelmissä.
- Kaivo on suunniteltu yhteensopivaksi ø 73/75 mm parvekeputkijärjestelmille.
- Vesivek VEK -parvekekaivossa on aina valmiina kaivon sisään integroitu palokatko, joka on testattu ja hyväksytty EI60 hyväksynnällä.
- Parvekekaivo asennetaan elementtitehtaalla tai paikalla valaen.
- Parvekekaivon vakiopituudet 150, 170 ja 200 mm.
- Parvekekaivo RST-terästä.
- Väliparvekkeille asennetaan siiviläholkit ja parvekeputket, erillistä kannakointia ei tarvitse.
- Linjan ylimpään Vesivek VEK -parvekekaivoon asennetaan sihtikansi, jos parvekkeen kattovesiä ei johdeta järjestelmään.
Vesivek VEK -parvekekaivon mitoitus
Vesivek VEK -kaivon asentaminen
1. Kaivo valetaan parvekelaattaan erillisen asennussarjan avulla.
2. Linjan ylimpään kaivoon voi asentaa sihtikannen.
3. Väliparvekkeille asennetaan siiviläholkit ja parvekeputket.
4. Mitoita parvekeputket. Ota mitta ylemmän parvekkeen kaivon alapinnasta alemman parvekkeen siiviläholkin yläpintaan. Lisää h-mittaan siiviläholkin sisään mahtuva putken pituus. Katkaise parvekeputki.
5. Aseta parvekeputki siiviläholkin sisään.
6. Aseta siiviläholkki ja parvekeputki alemman parvekkeen kaivoon.

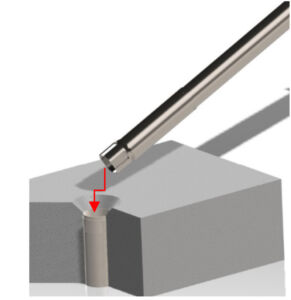

7. Nosta putki ylemmän parvekkeen kaivoon.
8. Lukitse parvekeputki siiviläholkkiin vetoniitillä tai poraruuvilla.
Tiedostopankki
Vesivekin tiedostopankista löydät tuotteiden sertifikaatit, varmennustodistukset, määräykset, tuotetakuut ja huolto-ohjeet helposti samasta paikasta.
