Helmi-kattotikkaan eli lapetikkaan mitoitus- ja asennusohjeet

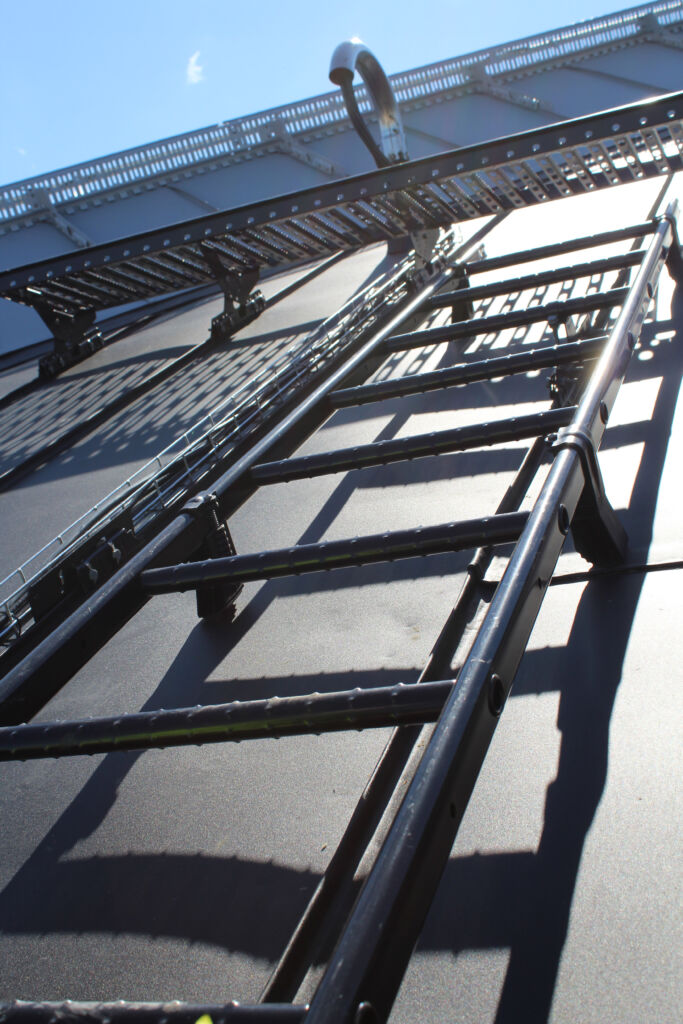

Lapetikkaat eli kattotikkaat asennetaan lappeen suuntaisesti talotikkaiden jatkoksi turvalliseen katolla kulkemiseen. Vesivekin innovatiivinen Helmi-tikas sopii muotoilunsa ansiosta käytettäväksi sekä seinätikkaana että lapetikkaana. Askelmien pienet kohoumat lisäävät kitkaa ja tarjoavat kiivetessä tukevan ja turvallisen otteen. Helmi-tikkaan puolan epäsymmetrisyys estää käyttäjälle vaarallisen puolan pyörähtämisen.
Helmi-lapetikkaan tekniset tiedot
- Asennetaan lappeen suuntaisesti seinätikkaiden jatkoksi.
- CE-merkitty luokan 2 mukaan, eli voidaan käyttää turvaköyden kiinnityspisteenä.
- Eri kattotyypille on suunniteltu omat kiinnikkeensä.
- Tikkaan runkojen pituudet ovat 1,8 m, 2,4 m, 3,0 m, ja 4,2 m (tikasrungot ovat jatkettavissa).
- Askelmien pienet kohoumat tarjoavat kiivetessä tukevan ja turvallisen otteen. Kohoumat ovat käsille ja jaloille miellyttävämmät kuin teräväreunaiset karhennukset, joten kiipeäminen onnistuu ilman käsineitäkin.
- Normaalisti tikkaiden pito varmistetaan puolien rei’ityksellä, mikä lisää korroosiolle alttiita leikkauspintoja, Helmi-tikkaassa ei ole tätä ongelmaa.
- Nopea asennus kierteytetyn johdelaipan ansiosta.
- Valmistusmenetelmälle on haettu patenttia nro 20161798.2.
Lapetikasta eli kattotikasta säätelevät asetukset ja määräykset
Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta 2017
- Katon huoltolaitteille on oltava turvallinen ja katkeamaton kulkutie. Jos katto on jyrkempi kuin 1:8 (12,5 °) on käytettävä kattosiltaa, lapetikasta, kattoporrasta, askeltasoja tai jalkatukia.
- Yli 9 metriä korkeissa rakennuksissa on oltava turvaköyden kiinnityspisteet.
RT 85-11132 Vesikaton turvavarusteet
- Katolla liikkumista varten vesikatto tulee varustaa lapetikkailla, kattoportailla ja kattosilloilla ja tarvittaessa pollareilla, kun katto on jyrkempi kuin 1:8.
- Kulkureiteillä kattojen korkeuserokohdissa korkeuden ollessa yli 0,5 m, tulee olla tikkaat tai kattoportaat.
- Katolle, jonka kaltevuus ≤ 1:3 (≤18,4°), suositellaan kattoporrasta (porrasmallista lapetikasta), jossa on askelmat. Kun katon kaltevuus > 1:3 (>18,4°), suositellaan lapetikkaita.
- Kattokulkutiet varustetaan yli kaksikerroksisissa rakennuksissa turvakiskolla tai vähintään 1100 mm korkealla avokaiteella, kun katon kaltevuus on 1:1,5 tai tätä jyrkempi. Mikäli tätä loivemmalla katolla on normaalia suurempi putoamisriski, kulkutiet varustetaan turvakiskolla tai kaiteella.
- Lapetikkaat, kattoportaat ja kattosillat mitoitetaan ja kiinnitetään siten, että niitä voidaan käyttää putoamissuojainten kiinnitykseen. Kunkin osan tulee kestää putoavan henkilön paino (standardit SFS-EN 516 ja SFS-EN 12951, luokka C2).
- Lapetikkaiden, kattoportaiden ja kattosiltojen tulee kestää vähintään 2,6 kN:n pystysuora pistemäinen testikuorma.
Kiinnitys- ja asennusohjeet eri kattomateriaaleille
Täältä löydät kattotikkaan kiinnitys- ja asennusohjeet eri kattomateriaaleille, piirustukset ja DWG-tiedostot.
Sandwich-paneelikatto
Kattotikkaan kiinnitys- ja asennusohjeet sandwich-paneelikatolle, piirustukset ja DWG-tiedostot.
Kantava profiilipeltikatto
Kattotikkaan kiinnitys- ja asennusohjeet kantavalle profiilipeltikatolle, piirustukset ja DWG-tiedostot.
Tiedostopankki
Vesivekin tiedostopankista löydät tuotteiden sertifikaatit, varmennustodistukset, määräykset, tuotetakuut ja huolto-ohjeet helposti samasta paikasta.
