Kantikkaan K15-sadevesijärjestelmän mitoitus- ja asennusohjeet
Tältä sivulta löydät kaiken suunnittelutyössäsi tarvittavan tiedon Vesivekin K15-sadevesijärjestelmästä.
Kantikkaan K15-sadevesijärjestelmän tekniset tiedot
- Kantikas, 150 mm levyinen kouru on tilava ja omaa suuren vedenvirtaustehon. Se sopii siten asennettavaksi katoille, joissa on pitkät lappeet.
- Materiaalina polttomaalattu Nova/Nova.
- Syöksyihin saatavilla potkunkestävät alastulot.
- Vakiovärit RR20 valkoinen, RR33 musta, RR23 tummanharmaa ja RR32 tummanruskea, saatavana myös erikoisväreissä.
K15-kourujen ohjeet

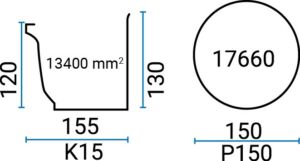

K15-kourujen ja syöksytorvien poikkileikkaukset sekä läpivirtauspoikkipinta-alat

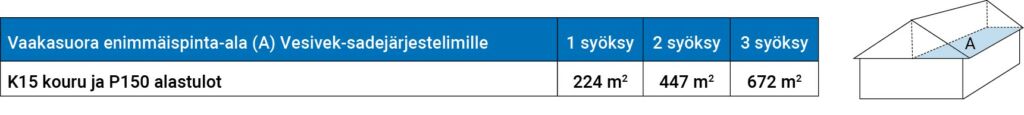

K15-sadevesijärjestelmän mitoitusohje
Jotta sadevesikouruihin saadaan riittävä kaato (5 mm/metri), suositellaan pisimmäksi syöksytorvien väliksi (kaadoksi) kuitenkin 15 metriä. Taulukko on tehty ohjekortin RT 85-11020 pohjalta olettaen, että syöksyt asennetaan tasavälein lapepinta-alaan nähden. Katon ollessa loiva, voidaan taulukkoa lukea todellisen (ei vaakasuoran) lapepinta-alan mukaan.
Vesivek-sadevesikaivojen paikat
Syöksyjen paikat tulisi suunnitella rakennusten nurkissa seuraavien kuvien mukaan.
Tiiliseinässä syöksyputken keskikohta ensimmäisen pystysauman kohdalle.
Lautaseinässä syöksyputken keskikohta nurkkalaudan keskikohdalle.
Rapatuissa ja muissa seinissä syöksyn keskikohta 100 mm nurkasta. (Huom! Lämpörapatuissa seinissä etäisyys nurkasta on eristyksen vahvuus + 100 mm.)
Hirsitalossa ulkonäkö- ja kulkutieseikat ratkaisevat, tavallisimmin sisänurkkaratkaisu.
- Huom! Kaivon seinänpuoleisen reunan etäisyys seinälinjasta mitataan seinälinjasta, mihin syöksytorvi kiinnitetään, ei sokkelilinjasta.
- Pyöreää ulosheittäjää käytettäessä etäisyys on 120 mm.
- Syöksysarjan alapään korkeus on 30-50 mm kaivon reunasta niin, että kaivon yläosa mahtuu aukeamaan.
- Syöksysarjaa alemmas tuotaessa kasvaa jäätymisriski ja nostettaessa vaikeutuu veden kaivoon juokseminen.
Tiedostopankki
Vesivekin tiedostopankista löydät tuotteiden sertifikaatit, varmennustodistukset, määräykset, tuotetakuut ja huolto-ohjeet helposti samasta paikasta.
