Arvo-sadevesijärjestelmän mitoitus- ja asennusohjeet

Tältä sivulta löydät kaiken suunnittelutyössäsi tarvittavan tiedon Vesivekin Arvo-sadevesijärjestelmästä.

Siirry tiedostopankkiin

Arvo-sadevesijärjestelmän tekniset tiedot

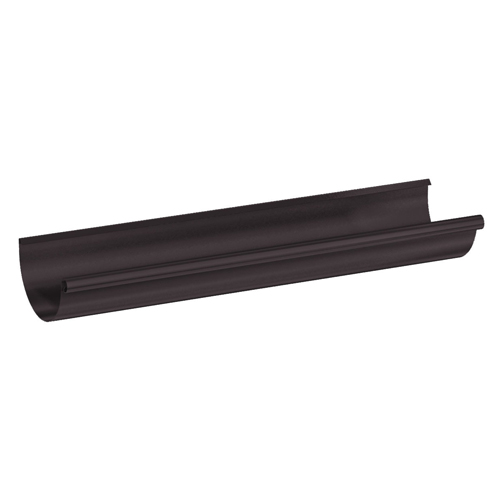

ARVO on polttomaalatusta alumiinista valmistettu, markkinoiden ainoa saumaton, raidoittumaton ja ruostumaton ränni.
Puhkiruostumattomuustakuu on 60 vuotta.
Kiinnitykseen käytetään patentoituja kannakkeita, joiden materiaalina on ultrakova erikoisteräs. Kannakkeet ylittävät reilusti kestävyysnormit täyttäen jopa SFS-EN 1462 raskaan kestävyysluokan vaatimukset.
Sileät viimeistellyt syöksytorven mutkat eivät kerää tukoksia.
Syvä, puolipyöreä profiili maksimoi vedenvirtauksen.
Vakiovärit RR20 valkoinen, RR33 musta, RR23 tummanharmaa ja RR32 tummanruskea, saatavana myös erikoisväreissä.
Arvo-sadevesijärjestelmä toimitetaan aina Vesivek-asennuksella, asennustakuu on viisi vuotta.

Arvo-kourun ohjeet

Arvo-kourujen ja syöksytorvien poikkileikkaukset sekä läpivirtauspoikkipinta-alat

Arvo-sadevesijärjestelmän mitoitusohje

Jotta sadevesikouruihin saadaan riittävä kaato (5 mm/metri), suositellaan pisimmäksi syöksytorvien väliksi (kaadoksi) kuitenkin 15 metriä. Taulukko on tehty ohjekortin RT 85-11020 pohjalta olettaen, että syöksyt asennetaan tasavälein lapepinta-alaan nähden. Katon ollessa loiva, voidaan taulukkoa lukea todellisen (ei vaakasuoran) lapepinta-alan mukaan.

Vesivek-sadevesikourujen kiinnitys ja liukulähdöt

Ulkopuoliset kourunkannakkeet (pl. K15) on valmistettu profiloimalla. Kannake on lattarautaista kannaketta lujempi ja sen maalin pysyvyys on parempi, koska siinä ei ole teräviä kulmia. Ulkopuoliset kannakkeet ovat patentoituja. Otsalaudattomissa rakennuksissa voidaan ulkopuoliset kannakkeet kiinnittää ns. häntäkoukun avulla suoraan kattotuolin päälle tai kattotuolin kylkeen sivutuen avulla. Liukulähtö on kourun ja syöksytorven liitoskappale. Pitkien kourujen liikuntasaumat voidaan toteuttaa liukulähtöjen sisään. Näkyviä saumoja ei synny, eivätkä liikuntasaumat vuoda.

Vesivek-sadevesikaivojen paikat

Syöksyjen paikat tulisi suunnitella rakennusten nurkissa seuraavien kuvien mukaan.

Tiiliseinässä syöksyputken keskikohta ensimmäisen pystysauman kohdalle.

Lautaseinässä syöksyputken keskikohta nurkkalaudan keskikohdalle.

Rapatuissa ja muissa seinissä syöksyn keskikohta 100 mm nurkasta. (Huom! Lämpörapatuissa seinissä etäisyys nurkasta on eristyksen vahvuus + 100 mm.)

Hirsitalossa ulkonäkö- ja kulkutieseikat ratkaisevat, tavallisimmin sisänurkkaratkaisu.

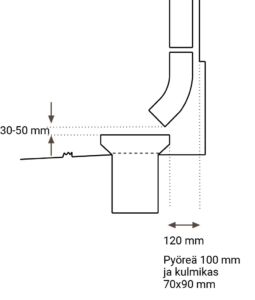

Huom! Kaivon seinänpuoleisen reunan etäisyys seinälinjasta mitataan seinälinjasta, mihin syöksytorvi kiinnitetään, ei sokkelilinjasta.
Pyöreää ulosheittäjää käytettäessä etäisyys on 120 mm.
Syöksysarjan alapään korkeus on 30-50 mm kaivon reunasta niin, että kaivon yläosa mahtuu aukeamaan.
Syöksysarjaa alemmas tuotaessa kasvaa jäätymisriski ja nostettaessa vaikeutuu veden kaivoon juokseminen.
